КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350
КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350 КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350 КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350 КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350

Категория: Транспортные устройства

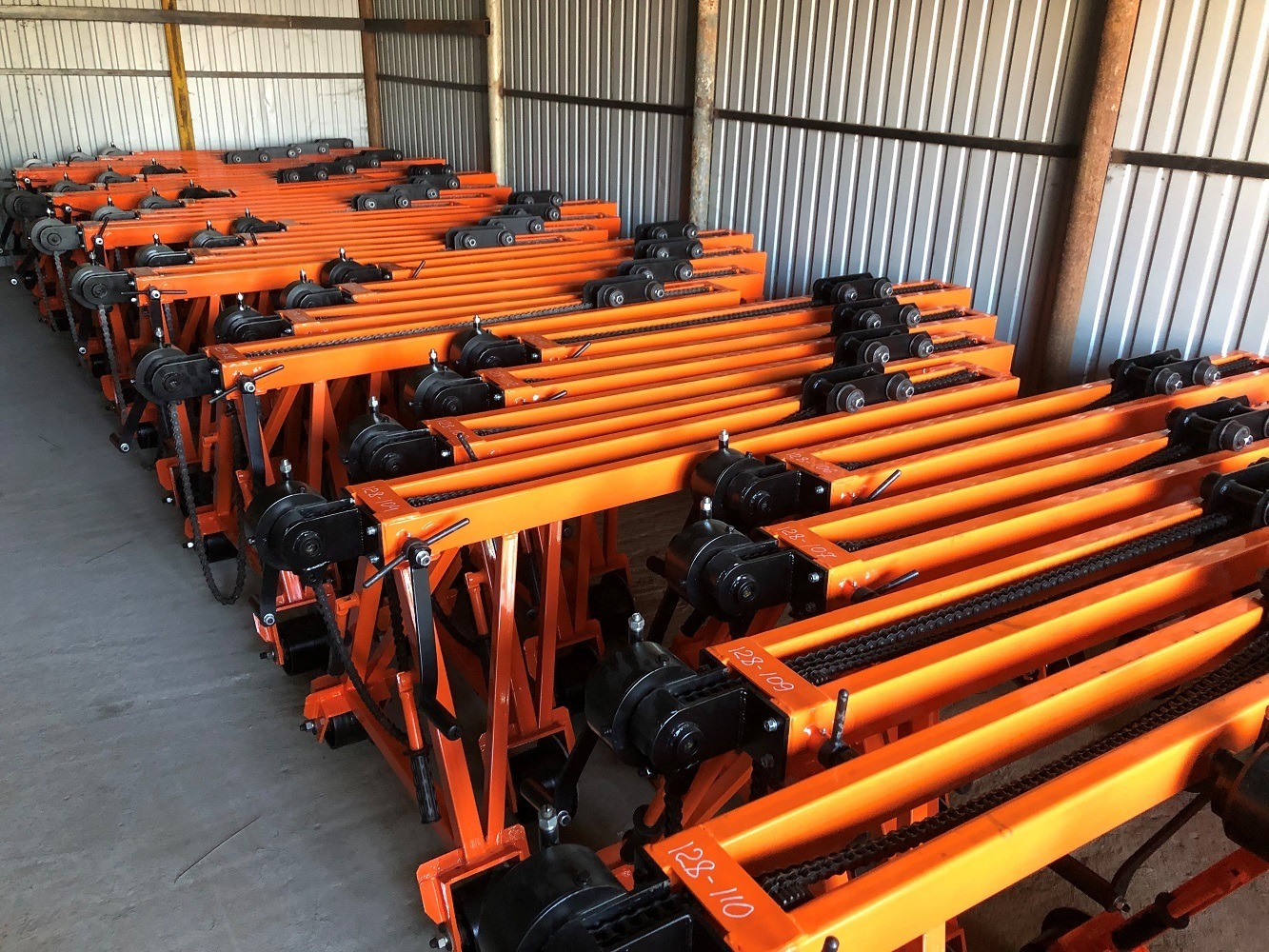

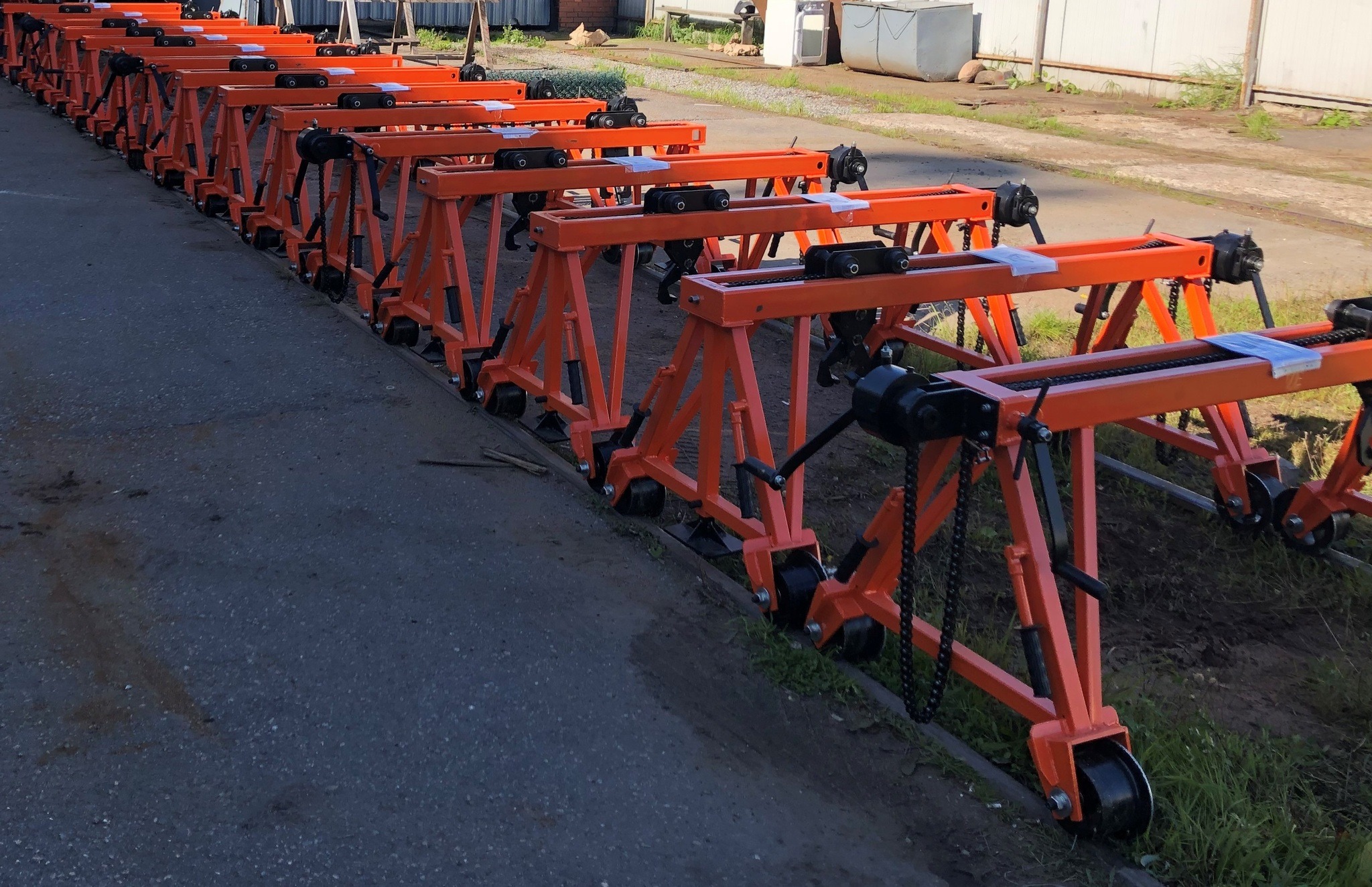

КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350

Кран съемный для смены рельсов КП–1350 - это железнодорожный путевой инструмент, предназначенный для подъёма, опускания и перемещения рельсов длиной 12,5 м и 25 м по железнодорожным путям колеи 1520 мм при их строительстве, ремонте и текущем содержании. Кран съемный для смены рельсов КП–1350 изготавливается по ТУ 28.99.39-006-33331479-2018 и может эксплуатироваться на открытом воздухе при температуре от -45 °С до +40 °С и любой влажности окружающей среды. В конструкции изделия предусмотрены откидные транспортировочные ручки для его установки и снятия с жд пути и выполнения погрузо-разгрузочных работ при передислокации.

Для получения информации о наличии и условиях поставки свяжитесь с нами:
📞 +998 88 566 33 33   |   ✉ remar.tools@gmail.com
← Вернуться в каталог

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА СЪЕМНОГО ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350

Грузоподъемность Высота подъема рельса Величина поперечного перемещения рельса
1150 кг 450 мм 1000 мм
КРАН СЪЕМНЫЙ ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350

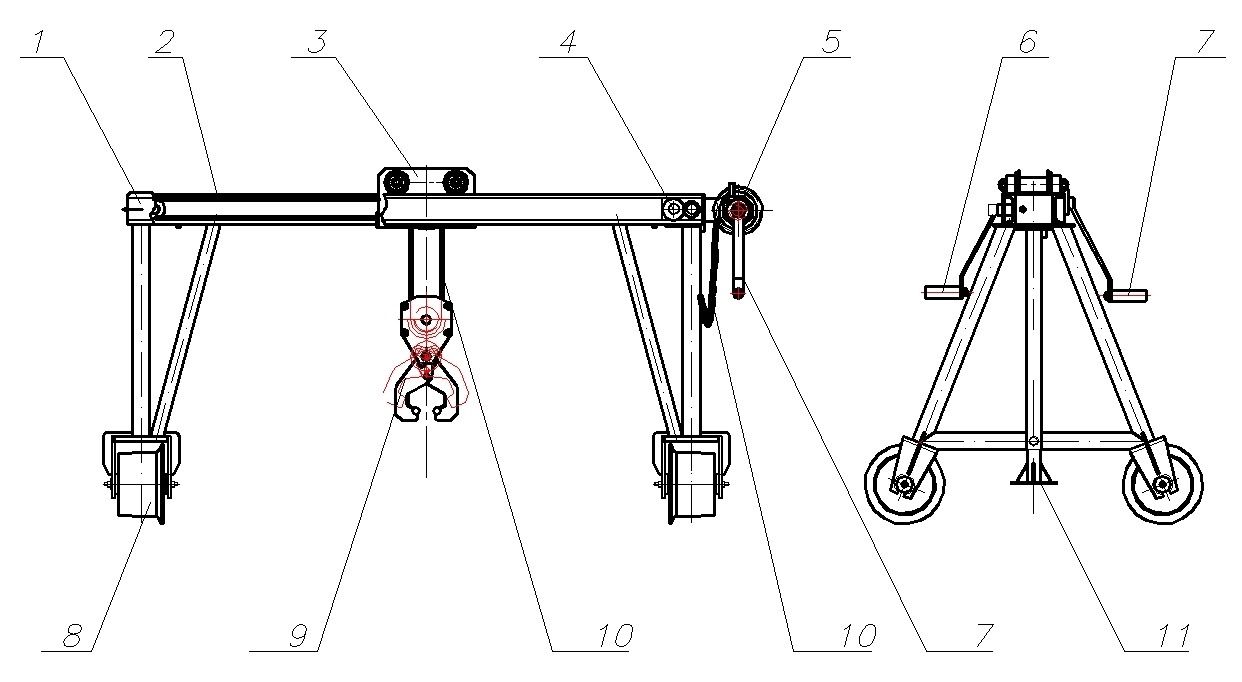

СХЕМА, УСТРОЙСТВО И РАБОТА КРАНА СЪЕМНОГО ДЛЯ СМЕНЫ РЕЛЬСОВ КП–1350

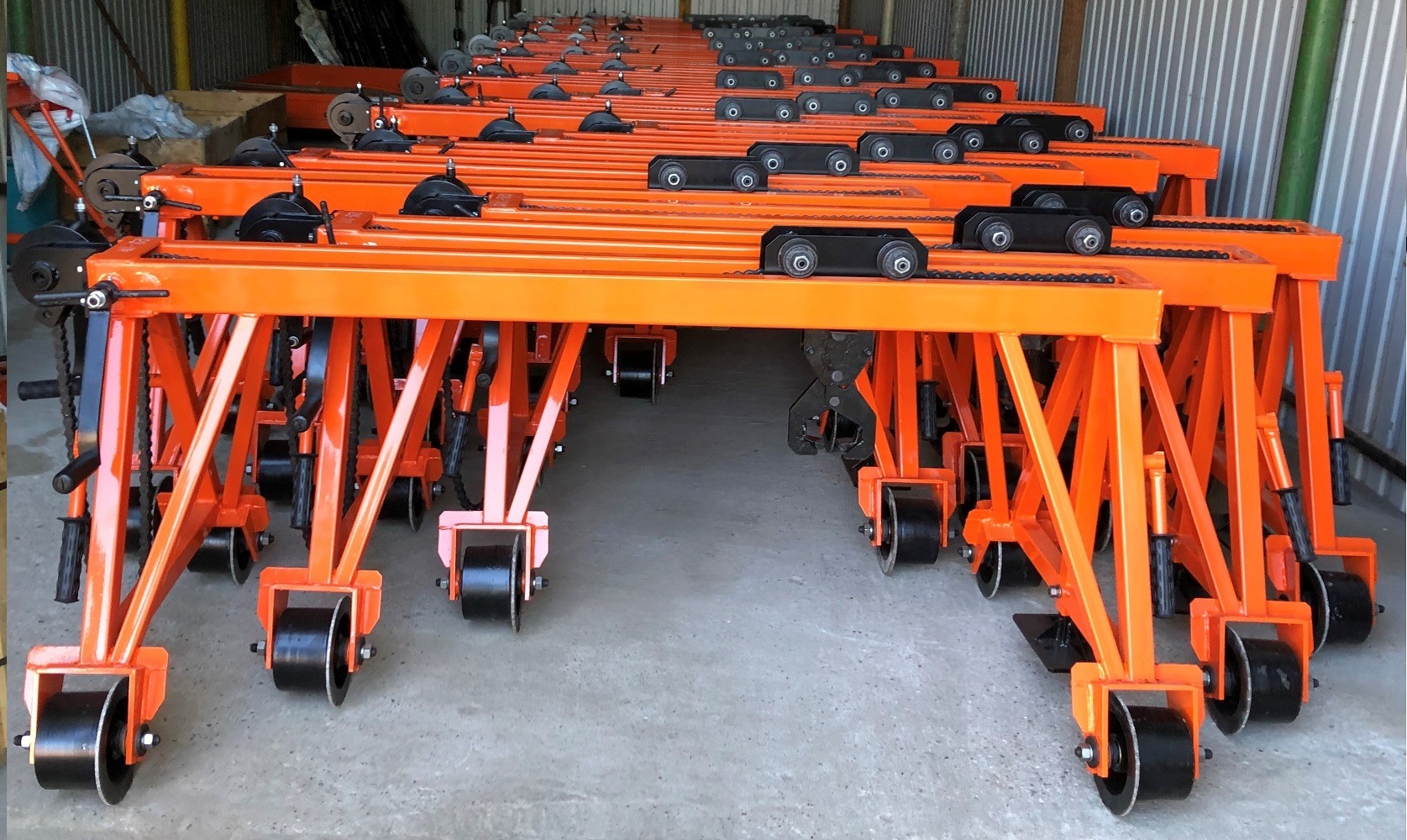

Кран состоит из следующих составных узлов: рамы 1, колес 8, клещей 9, механизма подъёма, механизма перемещения каретки и пяты 11. Сварная рама и стойки изготовлены из профильных труб.

Колесо 8 изготовлено из стальной отливки по технологии ЛГМ и установлено на оси с подшипниками качения № 60204 по ГОСТ 7242-81. Для обеспечения электроизоляции между краном и рельсовыми путями на концах осей установлены диэлектрические втулки и шайбы.

Клещи 9, предназначены для захвата рельса и состоят из двух захватов, подвешенных на подвеске.

Механизм подъёма состоит из планетарного редуктора 5 с автоматической фиксацией груза и грузовой цепи 10.

Механизм перемещения каретки состоит из рукоятки 6, ведущей и ведомой звездочек 4, цепи 2 и самой каретки 3. Рукояткой 6 осуществляется перемещение каретки 3 по балкам рамы 1 крана. Фиксация каретки 3 при ее остановке осуществляется с помощью фиксатора на рукоятке 6.

Выдвижная опора 11 состоит из пяты и направляющей трубы, которая крепится к трубчатой стойке рамы 1 фиксатором.

Захват рельса производится клещами по центру тяжести последнего, а при подъеме рельса длиной 25 м двумя кранами, клещи устанавливаются в 5–6 м от его концов.

Подъем и опускание рельса производится без рывков плавным вращением рукоятки редуктора в соответствующем направлении. При затруднении перемещения тяговой цепи необходимо остановить вращение рукоятки редуктора и сделать поворот её в обратную сторону во избежание заклинивания всего механизма подъёма. Фиксации груза после его подъёма осуществляется автоматически. Для осуществления аварийного сброса груза необходимо резко повернуть рукоятку редуктора в обратную сторону и отпустить её во избежание травмы.

Перемещение рельса поперек пути производится без рывков плавным вращением рукоятки механизма перемещения тележки, при этом фиксация тележки при ее остановке осуществляется фиксатором рукоятки с упором ее в элементы металлоконструкции рамы крана.

Подъем рельсов ручным козловым краном может производиться с установкой его как на рельсы, так и на балластную призму. Для удержания балок крана в горизонтальной плоскости при работе на обочине, одна стойка крана имеет выдвижную опору.

С помощью кранов можно осуществлять перевозку рельсов со склада к месту укладки, поперечное перемещение рельсов с обочины в путь и с пути на обочину, а также транспортировку старых рельсов к месту складирования.
