Категория: Транспортные устройства

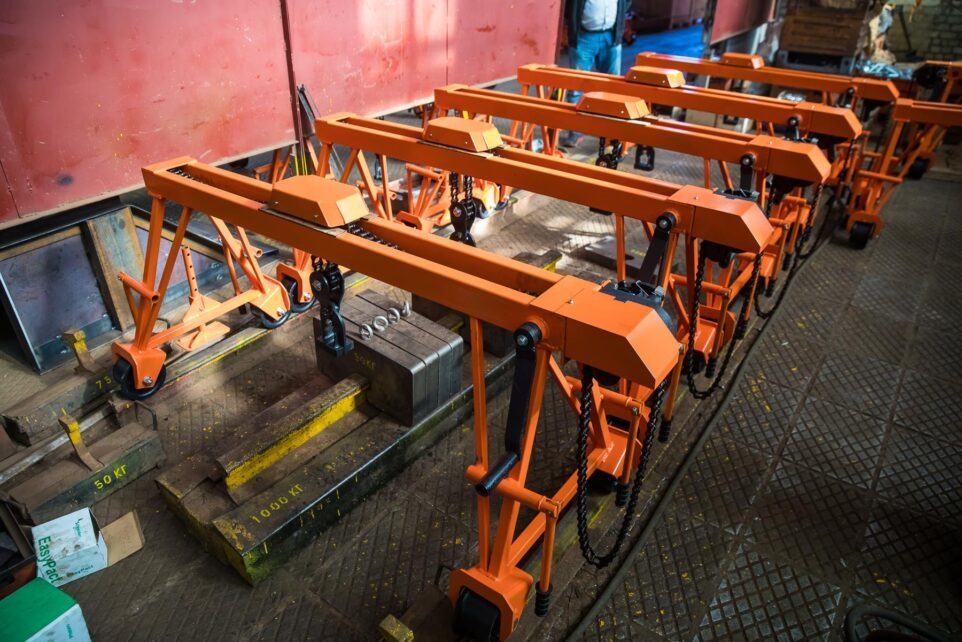

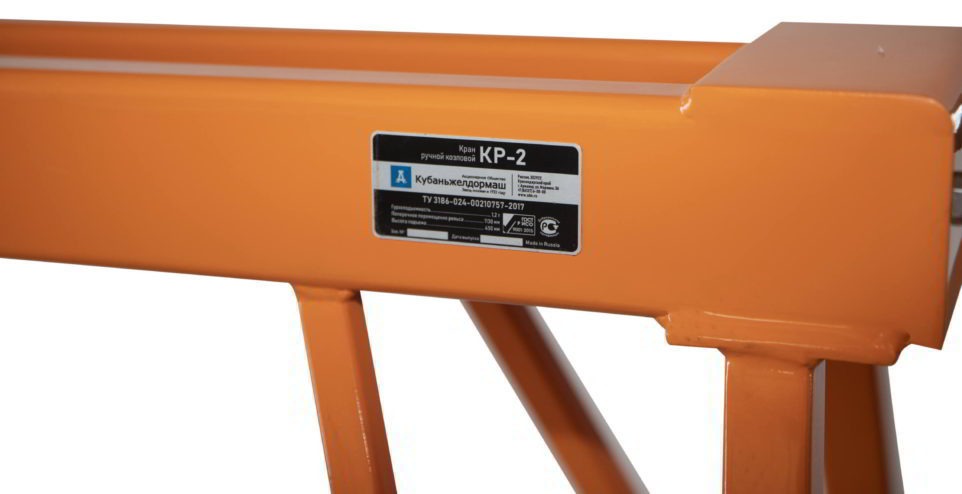

Кран ручной козловой КР-2М – железнодорожный путевой инструмент, предназначенный для подъёма и перемещения рельсов типов Р50, Р65, Р75 по железнодорожным путям колеи шириной 1520 мм при строительстве, ремонте и текущем содержании железнодорожного пути. Кран КР-2М представляет собой переносное съёмное оборудование портальной конструкции с ручным механическим приводом устройства подъёма и перемещения груза. Кран изготавливается по ТУ 3186-024-00210757-2017 и предназначен для эксплуатации в климатических условиях У, категории размещения 1 по ГОСТ 15150-69 при температуре окружающего воздуха от -45 °С до +40 °С. Кран ручной козловой КР-2М – легкий и передвижной, мобильный малый козловой кран.
| Грузоподъемность | Высота подъема рельса | Величина поперечного перемещения рельса |
|---|---|---|
| 1200 кг | 450 мм | 1130 мм |

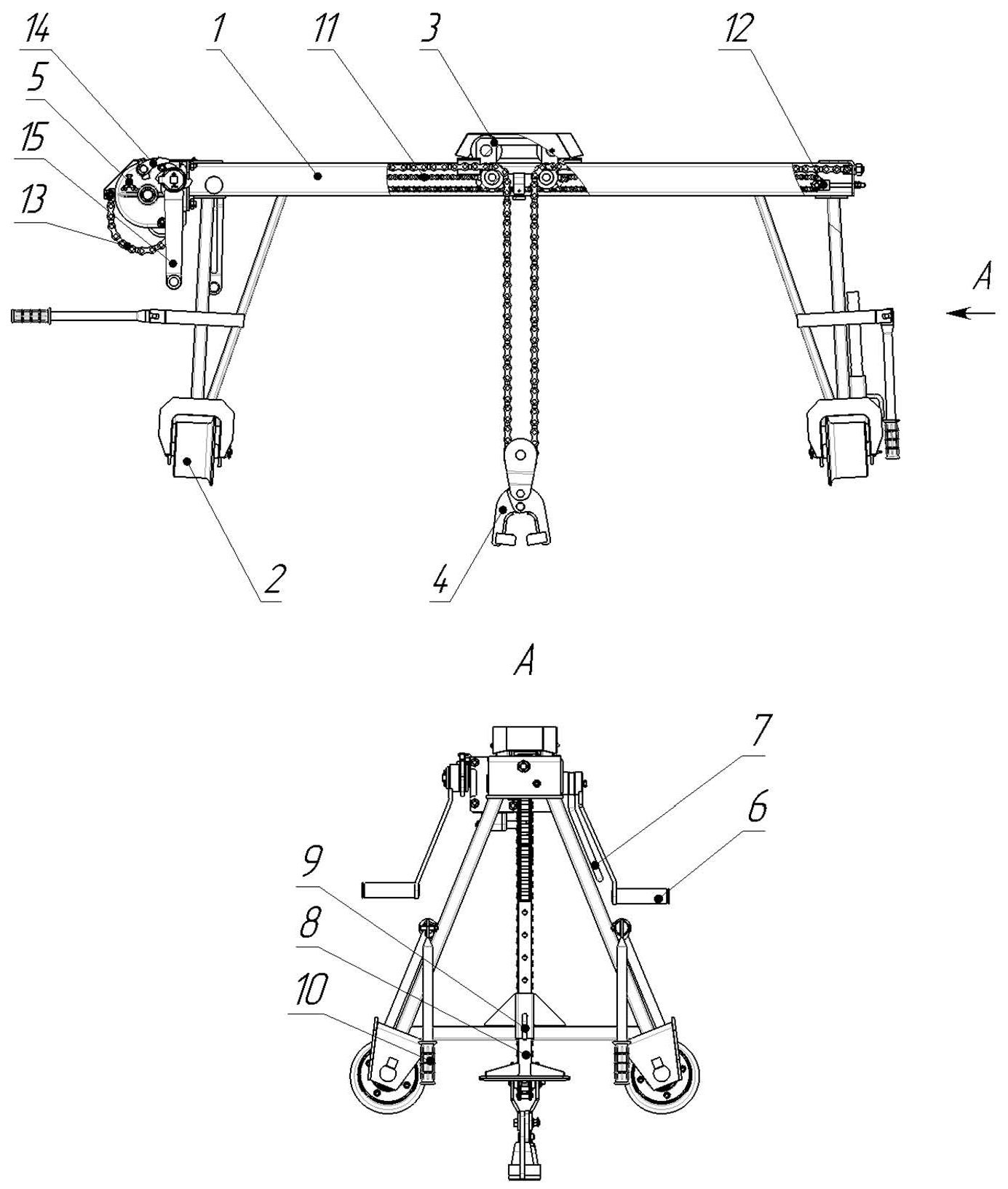

1 – рама; 2 – колесо; 3 – каретка; 4 – захват; 5 – редуктор; 6 – рукоятка перемещения каретки; 7 – тормозное устройство механизма перемещения каретки; 8 – опора выдвижная дополнительная; 9 – фиксатор опоры; 10 – ручка откидная для переноски крана; 11 – цепь приводная механизма перемещения каретки; 12 – механизм натяжения приводной цепи; 13 – цепь грузовая пластинчатая; 14 – храповой механизм с фрикционным тормозом; 15 – рукоятка подъема и опускания рельса.
Обслуживающий персонал крана – 2 человека.
Для переноски крана к железнодорожному пути необходимо использовать откидные ручки 10.

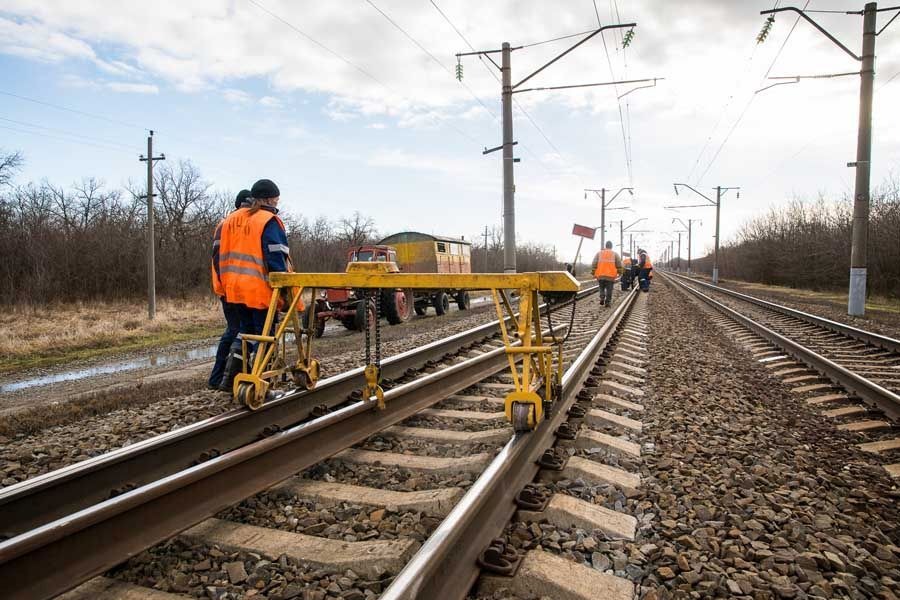

По рельсовому пути кран передвигают к месту работы вручную. Транспортировку и смену рельсов длиной 25 или 12,5 м необходимо производить двумя кранами.
При подъеме и перемещении груза несколькими кранами нагрузка, приходящаяся на каждый из них, не должна превышать грузоподъемность одного крана.
Для выполнения операций с железнодорожным рельсом необходимо:
- кран установить так, чтобы рельс располагался между стойками;

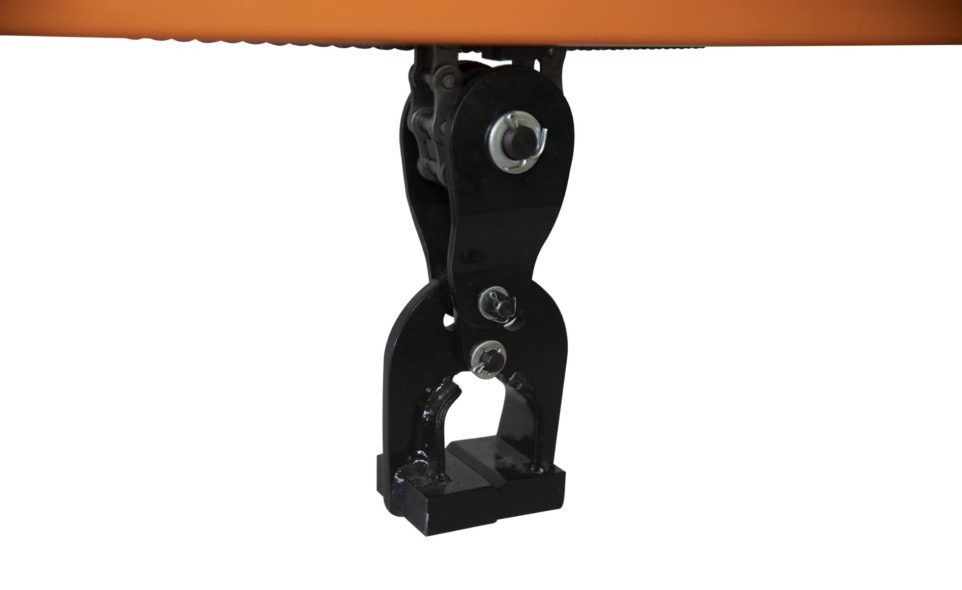

- рельс закрепить захватом 4;
- поднять рельс на необходимую высоту, вращая рукоять подъема и опускания рельса 15;
- переместить поднятый рельс вместе с краном вдоль железнодорожного пути, толкая кран в нужном направлении;
Для предотвращения самопроизвольного движения рельса необходимо использовать тормозное устройство механизма перемещения каретки 7.
- используя рукоятку перемещения каретки 6, переместить рельс в необходимое место относительно оси жд пути
- опустить рельс вращая рукоять подъема и опускания рельса 15.
При наличии неровностей и уклонов необходимо использовать выдвижную дополнительную опору 8.
